Introdução à produção de quadros de perfil de alumínio industrial

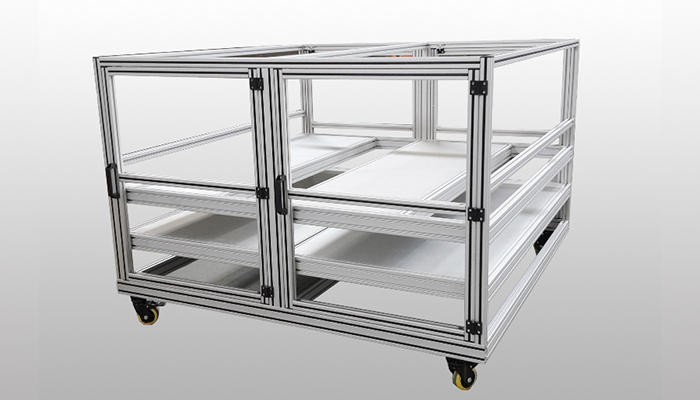

Nos últimos anos, a indústria de processamento de perfis de alumínio do meu país se desenvolveu rapidamente. A produção de perfis industriais de alumínio superou os Estados Unidos, tornando -se o maior do mundo. A variedade de produtos está completa e a qualidade é melhorada. O nível de qualidade já está no nível avançado internacional. Tomando o perfil de alumínio industrial e seus acessórios como exemplo, deixe -me apresentar como usar o perfil de alumínio industrial e seus acessórios para fabricar quadros de equipamentos.

1. Perfil de alumínio

Os principais tipos de perfis de alumínio produzidos no país são 20 séries, 30 séries, 35 séries, 40 séries, 45 séries, 50 séries, 60 séries, 80 séries, 90 séries e 100 séries. Cada série tem modelos diferentes e modelos diferentes. A seção transversal também é diferente.


2. Principais acessórios do perfil de alumínio industrial

Existem muitos tipos de acessórios de perfil de alumínio industrial, que podem basicamente atender às necessidades dos designers. Os principais acessórios são parafusos, porcas, peças de canto, conectores, placas de conexão final, blocos de conexão com junta, prendedores elásticos, dobradiças vivas, cantos e rodízios.


(1) Os parafusos incluem principalmente parafusos especiais, parafusos de cabeça redondos especiais, parafusos de cabeça redondos especiais, parafusos de cabeça plana e parafusos T. Os quadros de perfil de alumínio industrial geralmente usam métodos de conexão internos, usando parafusos de cabeça redondos especiais ou parafusos especiais. Antes da instalação, os orifícios de montagem de rosqueamento e processo devem ser tocados na conexão do perfil; Os parafusos de cabeça redondos especiais são geralmente usados ​​para conexão de alta resistência dos perfis de duas seções. Perfuração e batida em posições predeterminadas; Os parafusos planos são combinados com as nozes T e geralmente são usados ​​para conectar peças decorativas, como dobradiças e alças com perfis; Os parafusos T são colocados diretamente nas ranhuras do perfil e podem ser instalados durante a instalação da instalação. Posicionamento e travamento automáticos, geralmente usados ​​com nozes do flange. Este é um conector importante usado para instalar acessórios de canto e outros acessórios de perfil. Os parafusos em T de diferentes especificações e comprimentos podem ser selecionados de acordo com diferentes contornos, larguras de ranhura e requisitos de instalação.


(2) As nozes incluem principalmente porcas de flange, nozes quadradas, nozes em forma de T e nozes elásticas. As porcas de flange são combinadas com os colchos T e são usados ​​ao instalar acessórios de canto e outros acessórios de perfil; As nozes T podem fixar de maneira simples e com segurança outros conectores nas ranhuras do perfil e podem ser posicionados e bloqueados automaticamente durante a montagem. Durante o processo de instalação, a porca quadrada precisa ser inserida na ranhura do perfil para conectar vários acessórios no perfil. A porca elástica pode ser inserida diretamente em qualquer ponto de montagem na ranhura do perfil, e a bola de aço da mola na parte traseira pode consertar sua posição, de modo que a instalação é muito simples e confiável, e é um dos acessórios mais usados .


(3) Os acessórios de canto são conectores comumente usados ​​para perfis de alumínio. Eles geralmente são usados ​​para conexão vertical ou cruzada de perfis de alumínio. Existem principalmente três tipos de acessórios de ângulo comumente usados, acessórios de ângulo poderosos e acessórios para ângulo de direção. A peça do ângulo comum é usada para aprimorar a força de suporte dos pontos de contorno de conexão e também pode ser usada como um método de conexão para o contorno que precisa ser movido. Peças de ângulo fortes são geralmente usadas para suportar e corrigir contornos e pontos de contorno afetados pela força ou vibração forte; Para peças de ângulo de direção, eles estão conectados com contornos cruzados.


Os conectores incluem principalmente conectores embutidos, conectores de ranhura do ângulo, conectores de tira de ranhura, conectores triangulares e conectores de ângulo. O conector interno é usado principalmente para conexão cruzada ou conexão vertical de perfis. Durante o processo de montagem, um orifício do processo de instalação deve ser perfurado no tamanho especificado do perfil para inserir o acessório nele, e a porca elástica é inserida no outro, na ranhura do perfil e, em seguida, o parafuso é apertado. Os conectores de slot ângulo são usados ​​para conectar dois contornos em ângulos retos.


Ao instalar, insira as duas extremidades na ranhura do perfil e aperte -o. Bloqueio de parafuso, diferentes acessórios de canto devem ser selecionados de acordo com a largura da ranhura e o método de conexão do perfil durante a instalação; O conector com ranhura é usado para a conexão de extensão linear entre os dois perfis e é inserida na junta de bunda dos dois perfis durante o meio do processo de instalação. Em seguida, use o parafuso de ajuste para travá -lo. A conexão triangular é uma conexão especial de contornos semi-circulares. Dois ou três contornos podem ser conectados juntos, juntamente com uma capa correspondente, é muito simples e bonita. O conector inclinado é usado para a conexão não 90 ° de dois perfis e está oculto dentro do perfil durante a instalação.


(4) Placa de conexão da face final e bloco de conexão com junta. A placa de conexão com a face final é usada principalmente para con
